■ 產品特點

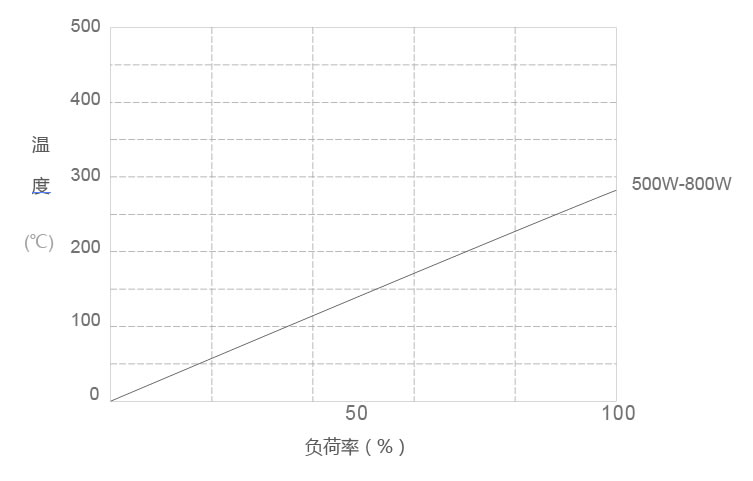

方型鋁殼電阻采用高散熱鋁合金外殼和耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，電阻基體與電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。■ 表面溫升

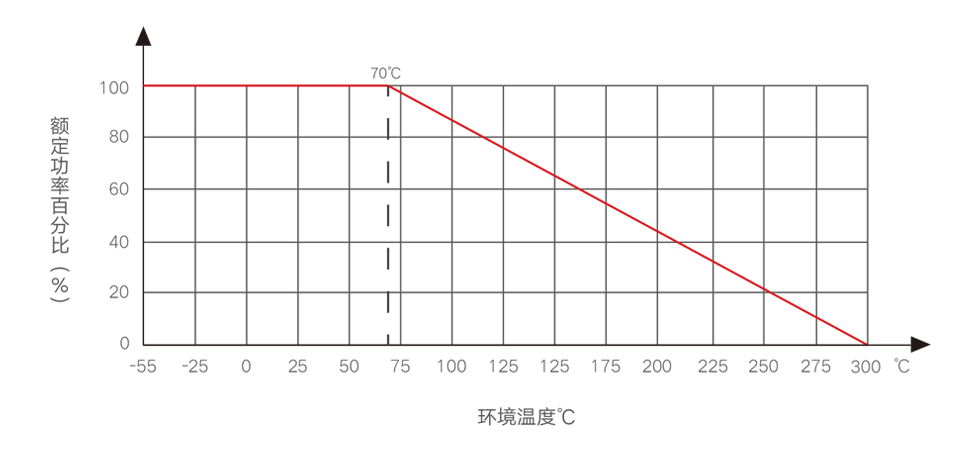

■ 降額曲線

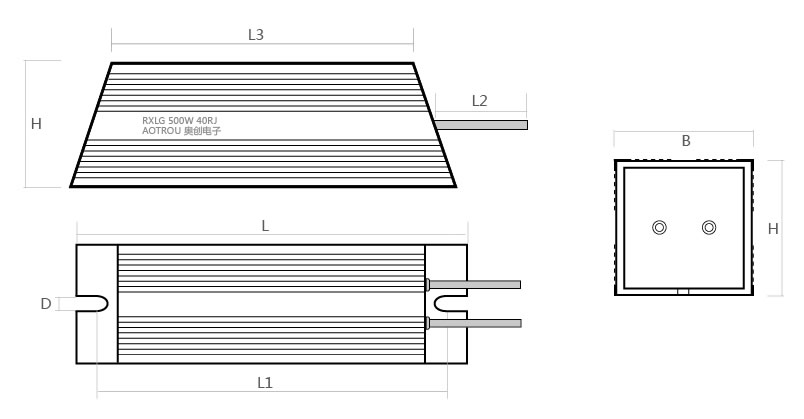

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L3±1 | B±0.5 | H±0.5 | L1±1 | D±0.2 | 引線 | 重量 (G) | 配線 | 接線端子 | 阻值范圍 (Ω) | 出線方式 |
| RXLG | 500 | 170 | 130 | 61 | 59 | 150 | 5.3 | 300 | 900 | 1.3 | M4 | 0.5～30K | 引線 插片 |
| 800 | 330 | 290 | 61 | 59 | 310 | 5.3 | 300 | 1900 | 1.3 | M4 | 0.5～30K |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：2000。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 穩態濕熱 | 40℃ 相對濕(度90-95)% 96h | R≤±(5%±0.05Ω) | GB5729.2.24 |
| 溫度快速變化 | -55℃+55℃ 3次循環 | R≤±(2%±0.05Ω) | GB5729.4.19 |
| 短時過負荷 | 10倍Pr 5S | 無可見損傷 | GB5729.4.13 |
| 絕緣電阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐電壓 | AC3000V 50Hz 5s | 無擊穿或飛弧 | GB5729.4.7 |
| 負荷壽命 | 25℃ Ur 1000h | R≤20% | GB5729.4.8 |
| 端子強度 | 45N 30S | 無可見損傷 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 無可見損傷 R≤±(1%R+0.05Ω) | GB5729.4.22 |
■ 成品識別碼
| RXLG | 500 | 40R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RXLG系列（方型鋁殼） | 500=500W 800=800W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺紋 L＝引線 P＝插片 |
*備注：RXLG 500W 40Ω ±5% ,型號：RXLG-500-40RJ-L；低電感，在型號中加入字母N，例如： N RXLG-500-40RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
