■產品特點

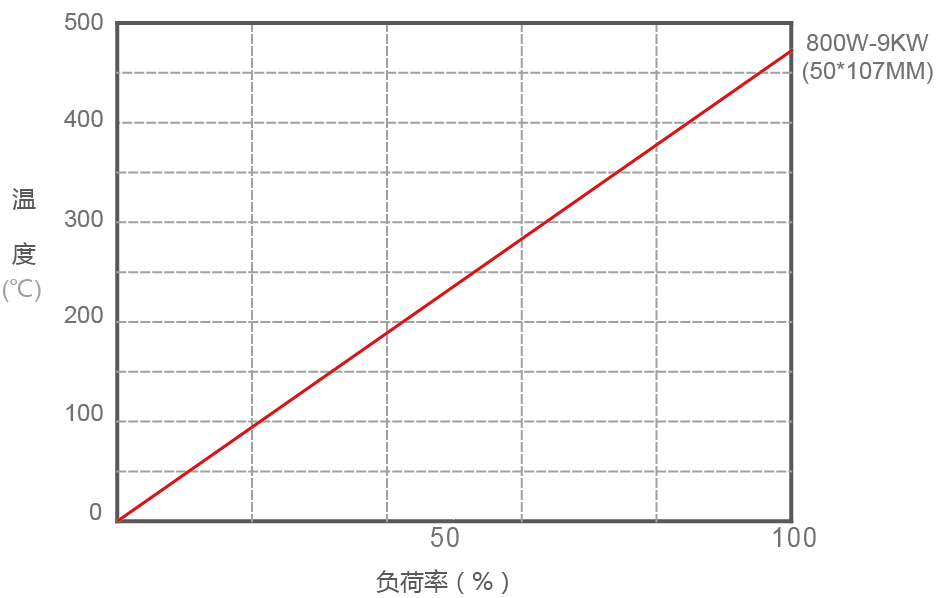

大功率剎車電阻，散熱快，耐振動，功率大，耐過載能力強，體積小，安裝方便，外形美觀。■表面溫升

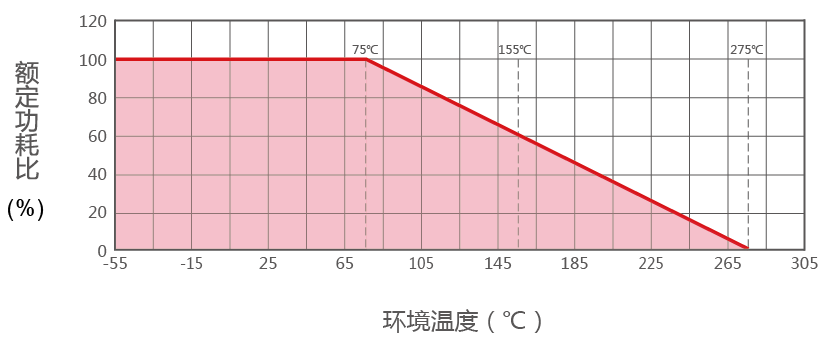

■降額曲線

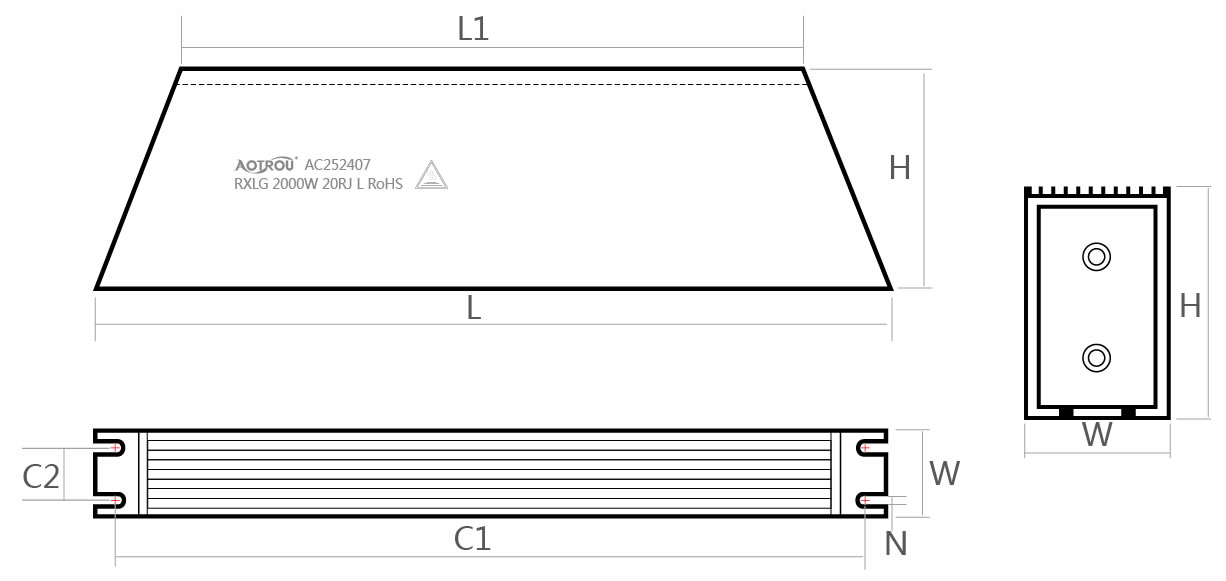

◆產品尺寸圖
◆產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L1±1 | W±0.5 | C2±0.5 | H±0.5 | C1±1 | N±0.2 | 引線±10 | 重量 (G) | 配線 | 接線端子 | 阻值范圍 (Ω) | 出線方式 |
| RXLG | 800 | 210 | 170 | 50 | 30 | 107 | 195 | 6.5 | 300 | 1800 | 2.5 | 2-6 | 0.5～30K | 引線 插片 螺紋 |
| 1000 | 300 | 260 | 50 | 30 | 107 | 285 | 6.5 | 300 | 2700 | 2.5 | 2-6 | 0.5～30K | ||
| 1200 | 350 | 310 | 50 | 30 | 107 | 335 | 6.5 | 350 | 3150 | 2.5 | 2-6 | 0.5～30K | ||
| 1500 | 400 | 360 | 50 | 30 | 107 | 385 | 6.5 | 400 | 3600 | 2.5 | 2-6 | 0.5～30K | ||
| 2000 | 450 | 410 | 50 | 30 | 107 | 435 | 6.5 | 450 | 4050 | 2.5 | 2-6 | 0.5～30K | ||
| 2500 | 485 | 445 | 50 | 30 | 107 | 470 | 6.5 | 485 | 4360 | 2.5 | 2-6 | 0.5～30K | ||
| 3000 | 550 | 510 | 50 | 30 | 107 | 535 | 6.5 | 550 | 4950 | 4 | 3.5-6 | 0.5～30K | ||
| 4000 | 650 | 610 | 50 | 30 | 107 | 635 | 6.5 | 650 | 5900 | 4 | 3.5-6 | 0.5～30K | ||
| 4500 | 700 | 660 | 50 | 30 | 107 | 685 | 6.5 | 700 | 6500 | 6 | 3.5-6 | 0.5～30K | ||
| 5000 | 750 | 710 | 50 | 30 | 107 | 735 | 6.5 | 750 | 6800 | 6 | 3.5-6 | 0.5～30K | ||
| 6000 | 850 | 810 | 50 | 30 | 107 | 835 | 6.5 | 850 | 7100 | 6 | 3.5-6 | 0.5～30K | ||
| 7000 | 900 | 860 | 50 | 30 | 107 | 885 | 6.5 | 900 | 7400 | 6 | 3.5-6 | 0.5～30K | ||
| 9000 | 1000 | 960 | 50 | 30 | 107 | 985 | 6.5 | 1000 | 8000 | 6 | 3.5-6 | 0.5～30K |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2000。
■電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 穩態濕熱 | 40℃相對濕(度90-95)%96h | R≤±(1%±0.05Ω) | GB5729.4.24 |
| 溫度快速變化 | -55℃+55℃3次循環 | R≤±(1%±0.05Ω) | GB5729.4.19 |
| 短時過負荷 | 10倍Pr 5S | 無可見損傷 | GB5729.4.13 |
| 絕緣電阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐電壓 | AC3000V 50Hz 5s | 無擊穿或飛弧 | GB5729.4.7 |
| 負荷壽命 | 25℃Ur 1000h | R≤±(1%±0.05Ω) | GB5729.4.8 |
| 端子強度 | 45N 30S | 無可見損傷 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 無可見損傷R≤±(1%R+0.05Ω) | GB5729.4.22 |
■成品識別碼
| RXLG | 3000W | 40R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RXLG系列（梯形鋁殼） | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺紋 L＝引線 P＝插片 |
*備注：RXLG 3000W 40Ω±5%,型號：RXLG 3000W 40RJ-L；低電感，在型號中加入字母N，例如：N RXLG 3000W 40RJ
■電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
