■產品特點

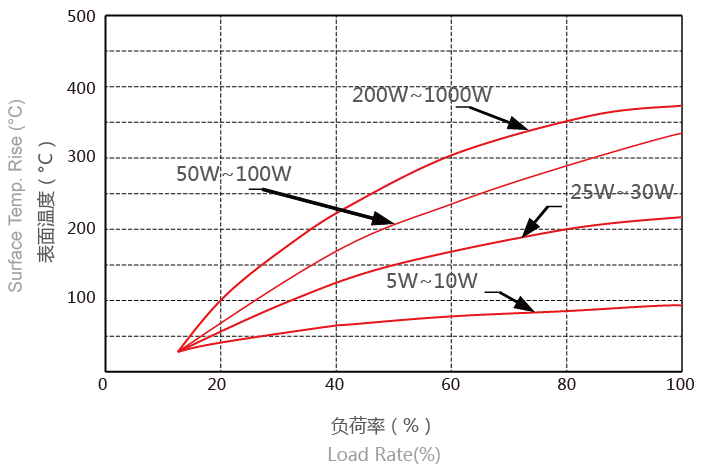

黃金鋁殼電阻RX24系列十分穩定，并以高品質著稱。它能在表面溫度較低的有限空間內消耗大功率，熱量通過鋁外殼，迅速消散到散熱器。■表面溫升

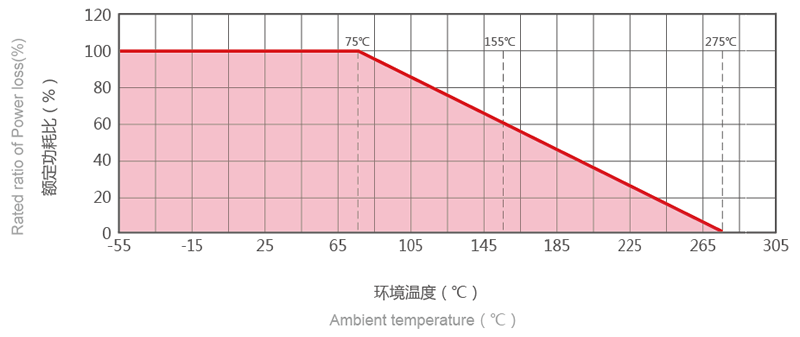

■降額曲線

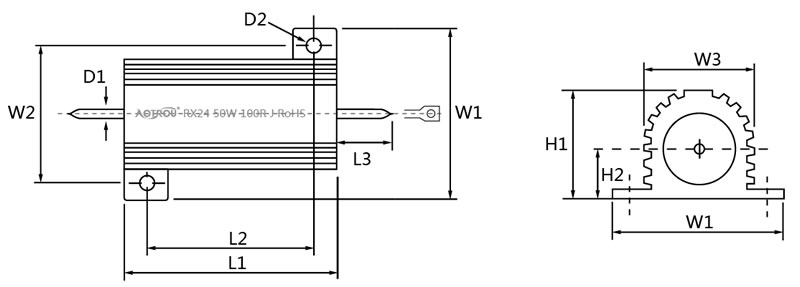

◆產品尺寸圖
◆產品尺寸表單位：mm
| 規格 | 功率 (W) | L1±1 | L2±1 | L3±2 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | 阻值范圍 (Ω) | 出線方式 | 重量 (G) |
| RX24 | 5W | 15 | 11 | 27.5 | 16 | 12 | 9.5 | 8 | 3.5 | 0.6 | 2.2 | 0.1~10K | 引線 | 4.5 |
| 10W | 20 | 14 | 11 | 23 | 16.5 | 12 | 10.5 | 4.4 | 1.6 | 3 | 0.1~10K | 引線、插孔 | 5.5 | |
| 25W | 28 | 18 | 11 | 27 | 20 | 14 | 13.5 | 5.5 | 2 | 3.5 | 0.1~10K | 引線、插孔 | 12.5 | |
| 35W | 33 | 25 | 11 | 29 | 21.5 | 16 | 15 | 6.6 | 2 | 3.5 | 0.1~10K | 引線、插孔 | 20 | |
| 50W | 50 | 40 | 11 | 29 | 21.5 | 16 | 15 | 6.6 | 2 | 3.5 | 0.1~10K | 引線、插孔 | 26 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：1500。
■電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載10N拉力，時間10秒 | 無可見損傷 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 無可見損傷 | IEC60115-1 4.22 |
| 短時間過負 | 10倍Pr 5S | △R/R≤±1% | IEC60115-1 4.13 |
| 絕緣阻值 | DC1000V,R>100MΩ | △R/R≤±1% | IEC60115-1 4.6 |
| 絕緣耐壓 | UN,5S,I≤0.2mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±1% | IEC60115-1 4.25 |
| 高溫存儲 | 125℃,80%,500H | 無可見損傷 | IEC60115-1 4.23 |
| 耐焊錫熱 | 350±5℃,3S±0.5S | △R/R≤±1% | IEC60115-1 4.18 |
■成品識別碼
| RX24 | 50W | 6R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RX24系列（黃金鋁殼） | 50W=50W 100W=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引線 P＝端子 T＝螺紋 |
*備注：RX24 50W 6Ω±5%,型號：RX24 50W 6RJ；低電感，在型號中加入字母N，例如：N RX24 50W 6RJ
■電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
