■ 產品特點

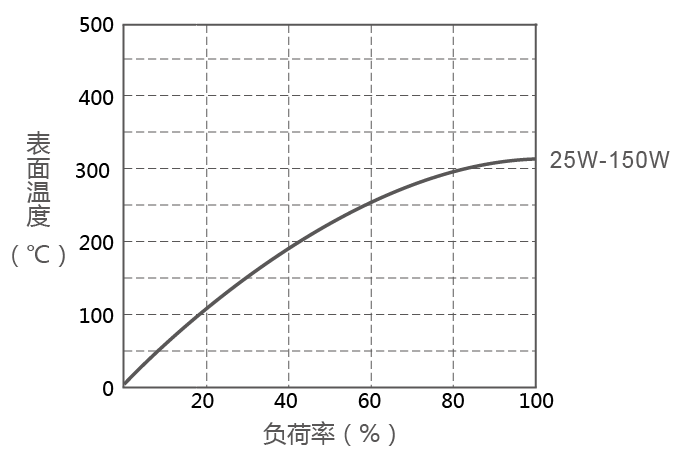

RXFB-4超薄鋁殼電阻器采用優質散熱鋁外殼，高絕緣不燃性填充料灌封，極易散熱；具有耐振動，耐氣候性，長期穩定性，體積小、功率大、安裝方便、外觀美觀。■ 表面溫升
■ 降額曲線

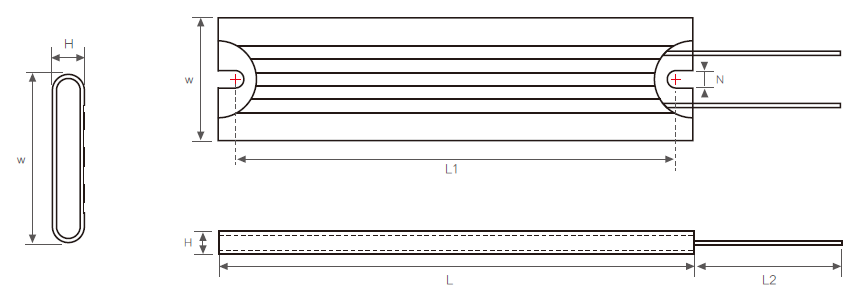

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L1±1 | L2±10 | W±0.5 | H±0.5 | N±0.2 | 阻值范圍 (Ω) | 出線方式 | 重量 (G) |
| RXFB-4 | 25W | 61 | 53 | 200 | 26 | 7 | 3.5 | 0.1~5K | 引線 | 20 |
| 40W | 61 | 53 | 200 | 26 | 7 | 3.5 | 0.1~5K | 引線 | 20 | |
| 60W | 72 | 65 | 200 | 27 | 11 | 3.5 | 0.1~5K | 引線 | 50 | |
| 60W | 115 | 100 | 200 | 41 | 7 | 5.5 | 0.1~5K | 引線 | 50 | |
| 100W | 165 | 150 | 200 | 41 | 7 | 5.5 | 0.1~5K | 引線 | 80 | |
| 150W | 215 | 200 | 200 | 41 | 7 | 5.5 | 0.1~5K | 引線 | 120 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1500。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載20N 拉力，時間10 秒 | 無可見損傷 | JIC-C-5202 6-1 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 無可見損傷 | JIC-C-5202 6-3 |
| 短時間過負 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | JIC-C-5202 5-5 |
| 絕緣阻值 | DC500V,R>100MΩ | △R≤±(2%R+0.1Ω) | IEC60115-1 4.6 |
| 絕緣耐壓 | UN,60S,I≤1mA | 無擊穿或飛弧現象 | JIC-C-5202 5-7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R≤±(2%R+0.1Ω) | JIC-C-5202 7-10 |
| 耐濕性 | 40℃±2℃,濕度90%~95%,240H | △R≤±(3%R+0.1Ω) | JIC-C-5202 7-5 |
| 耐熱性 | 350℃±5℃,2H | △R≤±(2%R+0.1Ω) | JIC-C-5202 7-2 |
■ 成品識別碼
| RXFB-4 | 60 | 80R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RXFB-4系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引線 |
*備注：RXFB-4 60W 80Ω ±5% ,型號：RXFB-4 50 80RJ-L；低電感，在型號中加入字母N，例如： N RXFB-4 60 80RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
